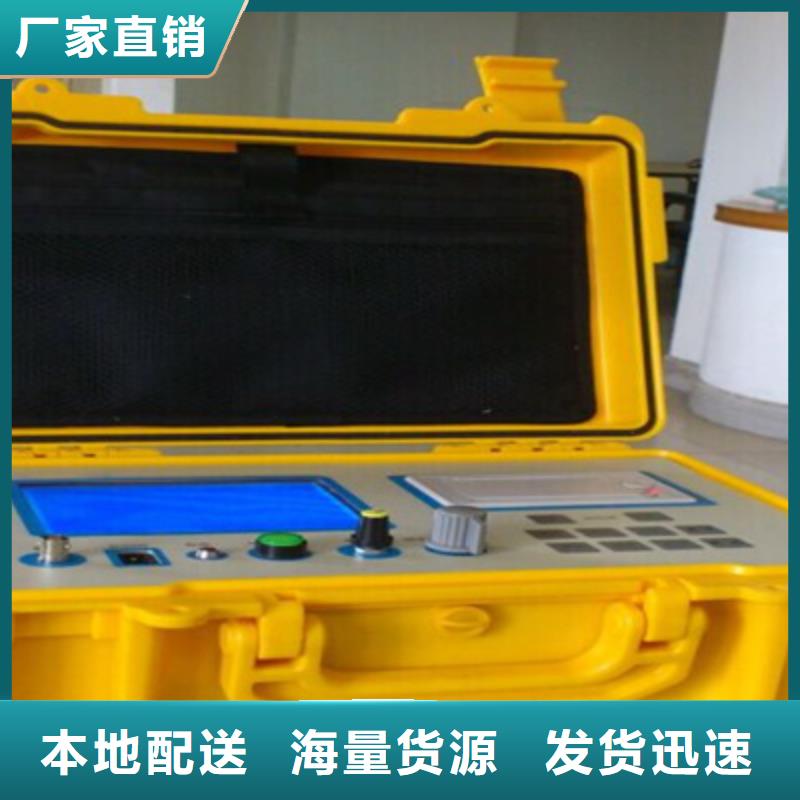

黑龙江异频线路参数测试仪功能：包含UA（黄色）、UB（绿色）、UC（红色）和UN（黑色）共4个端子，提供仪器测试输入电压；注 意：测试过程中严禁用手触碰端子金属部分，以防电击；3.7、测量输入保险管安装位置：如图3—1—。功 能：测试过程中保护仪器本身，防止不正常情况下通过输入端损坏仪器；注 意：测量过程中如出现显示器上那一相电压显示的数据不正确（如数据乱跳动或者始终不变等），则可能此相的保险管已经烧毁；更换保险管时可用十字螺丝刀轻轻拧开外面的黑色护套，然后装入新的保险管重新拧上外壳即可；3.8、输入电源开关安装位置：如图3—1—。功 能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线；注 意：此开关是自带漏电保护的空气开关，当出现后端漏电的情况下此开关将自动断开，可再次检查接线后再合上开关；3.9、电源输入插座（AC220）安装位置：如图3—1—。功 能：使用标准大功率专用插座与市电或发电机相连接；注 意：电源线插头是大号空调插座，一般三角插座可能插不进，可使用仪器附带的接线排插延长接线；3.10、打印机安装位置：如图3—1—。功 能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注 意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先按下打印机下部凸起的按钮，打印机盖板将自动弹起，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板。四 使用说明4.1、主菜单图4—14.2、线路设置图4—24.3、项目测试主界面（如图 4—1）九宫格显示六个测试项目一目了然，行从左至右分别是正序阻抗、零序阻抗和线路互感；第二行从左至右分别是正序电容、零序电容和耦合电容。用户在根据接线提示正确接好仪器外部接线的情况下，只需点一下相应的项目就能进入下一级开始测试菜单（如图4—3），本菜单采取长按并显示进度条的形式，杜绝了操作人员无意识情况下误操作的情况发生，保障了操作人员以及仪器本身的。

黑龙江异频线路参数测试仪 使用说明4.1、主菜单图4—14.2、线路设置图4—24.3、项目测试主界面（如图 4—1）九宫格显示六个测试项目一目了然，行从左至右分别是正序阻抗、零序阻抗和线路互感；第二行从左至右分别是正序电容、零序电容和耦合电容。用户在根据接线提示正确接好仪器外部接线的情况下，只需点一下相应的项目就能进入下一级开始测试菜单（如图4—3），本菜单采取长按并显示进度条的形式，杜绝了操作人员无意识情况下误操作的情况发生，保障了操作人员以及仪器本身的。按住开始测试不放，当进度条跑满整个方格的时候，仪器将自动进入的测试过程。为更好的保证测量精度和测量性，仪器首先将对外界干扰信号进行检测并分析；当然，仪器内部采用的是高端的专业DSP快速处理器来处理，相对用户来说整个干扰检测过程就是一瞬间的事情，用户根本不用担心此过程会占据过多的时间而导致测试过程时间过长。干扰检测完成后仪器立即启动变频输出装置；首先变频到55Hz使输出端快速平缓地输出至200伏电压或者4安培电流，整个过程仪器内部均采用实时监控的手段，保证输出的稳定可靠。升压或升流成功后，保持200伏电压或4安培电流然后进行55Hz（如图4—4）环境下的检测分析；当55Hz检测分析完成后，仪器自动变频到45Hz进行45Hz（如图4—5）环境下的检测分析；经过仪器内部中央处理器的高精度处理，得出并显示各项测试结果及数据（如图4—6），包括55Hz所有数据和45Hz所有数据，用户可以自行选择查看并打印。整个测试过程的所有数据均是采取的实时检测并显示的方式，用户可以很直观的观察监视整个测试过程发生的变化。

<黑龙江>天正华意电气设备有限公司 黑龙江直流系统绝缘监测装置大企业

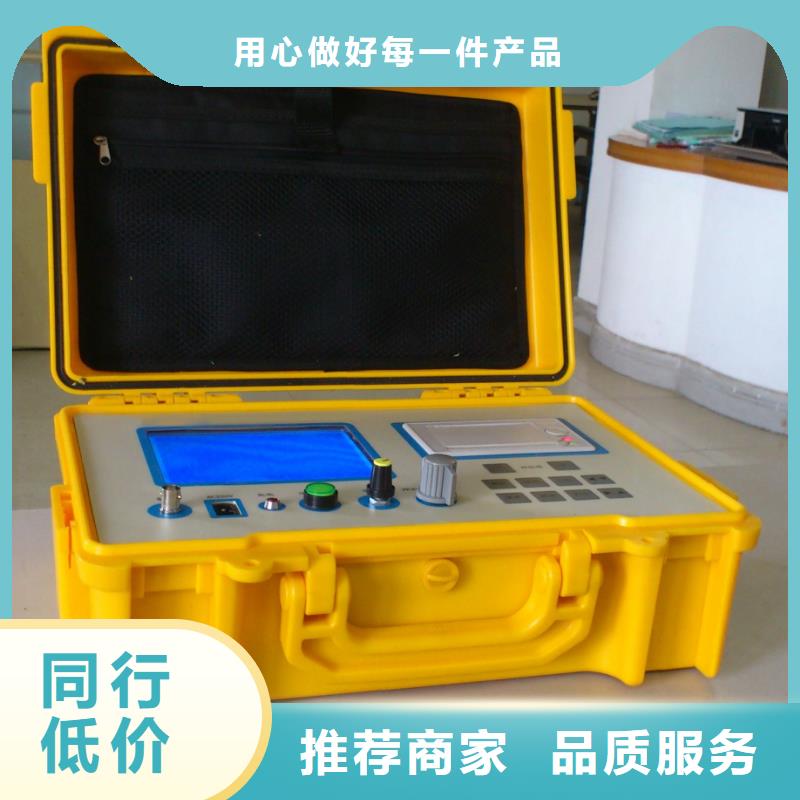

黑龙江异频线路参数测试仪DSP高速处理器精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的了一起本身的运算处理能力。?操作简单外部接线简单，正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量；解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；避免因改接线时感应电压对实验人员的伤害。?海量数据存储仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。?全触摸超大液晶显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。仪器整体外观图图1-1 仪器外观二 主要技术参数1使用条件-20℃ ~ 50℃RH＜80％2抗干扰原理变频法3电 源AC 220V±10％允许发电机4电源输出输出电压AC300V电压精度0.5％电流精度0.5％输出电流8A输出频率45Hz、55Hz5测量范围电容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6测量分辨率电容0.0001μF阻抗0.0001Ω阻抗角0.0001°7测量准确度电容： ≥1μF时，±1％读数±0.01μF；＜1μF时，±2％读数±0.01μF；电阻： ≥1Ω时，±1％读数±0.01Ω；＜1Ω时，±2％读数±0.01Ω；阻抗角： ±0.2°（电压＞1.0V）； ±0.3°(电压:0.2V~1.0V)；8干扰电流小于40A9外型尺寸500（L）×400（W）×450（H）10存储器大小100 组 支持U盘数据存储11重 量55 Kg

<黑龙江>天正华意电气设备有限公司 黑龙江直流系统绝缘监测装置大企业

黑龙江异频线路参数测试仪首先用脉冲测距法（低压脉冲法）测量线路全长。本方法适用于对输电线路的全长、开路故障和短路故障的测试。凡是输电线路相间或相地的绝缘电阻降至线路的特性阻抗（大约等于400Ω），甚至直流电阻为零的故障均为低阻或短路故障。凡是相对地电阻无穷大或虽与正常的绝缘电阻相同，但电压却不能馈至用户端的故障均为开路故障，或称断路故障。测试前，将Q9线与主机输出Q9座相连，Q9线的红夹子与输电线路的一相相连，黑夹子与系统地相连。2.根据被测输电线路的长度，选择脉冲长度一般情况下：＜5Km选取“短距离” 5～10Km选取“中距离”＞10Km选取“长距离”3. 按一下“测试”键，测试屏右下角将弹出一个采样菜单，待完成条结束，屏幕将显示测试的特征波形，并且不断地重复采样显示。在重复采样的过程中可适当调节“主机”的“输入振幅”电位器，直到回波拐点清晰为止。由于输电线路上有较强的感应电压（可能有数百上千伏），在用低压脉冲法进行测量时，仪器不能直接用夹子线夹在故障相上。如果直接接入线路，将因为线路上的感应电压使一起的输入电路烧毁。的办法是先用接地线将相线短路，线路故障测试仪的红夹子经过一个0.1微法/5KV的隔离电容器再接到故障相上，撤掉短路线，就可正式进行测试了。

黑龙江直流系统绝缘监测装置大企业 <黑龙江>天正华意电气设备有限公司

黑龙江异频线路参数测试仪界面介绍仪器开机后会自动显示如下图型界面，其中曲线部分为上一次采样得到的数据波形。主要操作功能为分析、采样和缩放功能。分析功能主要是通过控制“左移”和“右移”键改变标识线的位置，寻找波谷发生的频率点。显示屏幕下方的L表示故障距离，会随着标识线位置的变化而给出对应距离数据。A表示驻波点的幅值，f为当前标识线所标定的频率点的频率值。采样是进行驻波点测量的过程。缩放是结合分析对所测的曲线在频率轴（x轴）方向进行曲线的压缩与放大（精细度的改变）。开路或短路提示为测量采样后，仪器根据数学模型分析得到的线路末端为开路断线或短路接地的故障状态标识，也是进行距离计算的数据。距离标识下方的电压等级标识主要是选择该电压等级下线路的波速用，其选择对应于所测线路电压等级。四﹑主要技术参数1．扫频范围 （100Hz～100kHz） 分段选择2．测量距离 2～100km3．被测线路电压等级 35kV～500kV4．显示LCD 240×128点阵 （黑白）5．显示方式 图形及文字6．输出电压 Vp_p≥8V7．精 度 1％8．内部电池使用时间 2～4小时/每次充电9．充电电流及时间 100～200mA/12小时10．体积 260(宽)×350(长)×190(高)mm11．重量 5Kg五﹑按键操作介绍本仪器除了电源开关外。还有五个简单的操作键，分别为“短路/开路”选择键，“功能”选择键，左移键和右移键在不同的功能状态下左﹑右移键还有其它一些定义。“功能”选择键，是用于选择分析、采样、缩放操作状态，每按一次顺序会改变一次，当前被选中的操作功能状态会反白显示。在分析过程中按下左、右移键，会使标识线左、右移动，当移动到图形的 左、右两端时，如果还有数据，会自动换页。

黑龙江异频线路参数测试仪主要技术性能1.本测试仪采用笔记本电脑为数据处理终端，具有触摸式液晶屏幕显示，画面清晰、色彩均匀，波形处理功能强大。由于采用先进的波形处理算法，能较真实地反映现场实测波形，使操作者能可靠地分析各种故障波形。2.先进的软件设计使人机对话更为友好，仅用触摸笔操作便能完成所有功能设置，全部汉字提示，操作十分简单，各种文化层次的人都能很快熟练掌握。3.能检测110KV、35KV以及10KV等级的架空输电线路的瓷瓶击穿引起的闪络性故障、泄漏性高阻故障及短路、断路故障，并给出故障距离数，其误差一般不会超过正负一个杆塔的范围。4.具有完善的波形处理功能，能将所采集的波形任意选择显示、左右平移。这样便更有利于对特殊故障波形特征拐点的判断。5.本机面板上设有工作状态指示灯，可以提醒用户当前系统是处于低压脉冲法工作状态还是处于高压闪络法状态，便于用户对系统进行监控。三、主要技术指标1.测试对象及适应故障类型：主要测试110KV、35KV包括10KV高压输电线路所出现的高阻泄漏性故障，高阻闪络性故障，断路故障及短路故障2.测试方法：脉冲测距法和冲击高压闪络测距法3.测试距离：大于150Km4.根据输电线路的长度可选择三种测试方式：短距离测试；中距离测试及长距离测试5.取样方法：电流取样法6.粗测精度：相对误差小于5‰，误差10Km时小于50m7.具有现场测试波形储存功能：储存波形的数量仅受电脑内存能力的限定。并能随时调出屏显以提供资料分析与对比。

<黑龙江>天正华意电气设备有限公司 黑龙江直流系统绝缘监测装置大企业

黑龙江异频线路参数测试仪测试电源输出（A、B、C、N）插孔（电流测量端子）安装位置：如图3—1—。功 能：包含A（黄色）、B（绿色）、C（红色）和N（黑色）共4个端子，提供仪器测试输出电源；注 意：测试过程中此输出端子有较大电流输出，严禁用手触碰端子金属部分，以防电击；3.6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）安装位置：如图3—1—。功 能：包含UA（黄色）、UB（绿色）、UC（红色）和UN（黑色）共4个端子，提供仪器测试输入电压；注 意：测试过程中严禁用手触碰端子金属部分，以防电击；3.7、测量输入保险管安装位置：如图3—1—。功 能：测试过程中保护仪器本身，防止不正常情况下通过输入端损坏仪器；注 意：测量过程中如出现显示器上那一相电压显示的数据不正确（如数据乱跳动或者始终不变等），则可能此相的保险管已经烧毁；更换保险管时可用十字螺丝刀轻轻拧开外面的黑色护套，然后装入新的保险管重新拧上外壳即可；3.8、接地接线柱安装位置：如图3—1—。功 能：仪器保护接地；注 意：仪器内部自带接地保护装置，测试中应当保证接入可靠地网；3.9、输入电源开关安装位置：如图3—1—。功 能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线；注 意：此开关是自带漏电保护的空气开关，当出现后端漏电的情况下此开关将自动断开，可再次检查接线后再合上开关；3.10、电源输入插座（AC220）安装位置：如图3—1—。功 能：使用标准大功率专用插座与市电或发电机相连接；注 意：电源线插头是大号空调插座，一般三角插座可能插不进，可使用仪器附带的接线排插延长接线；3.11、打印机安装位置：如图3—1—。功 能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注 意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先按下打印机下部凸起的按钮，打印机盖板将自动弹起，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板

<黑龙江>天正华意电气设备有限公司 黑龙江直流系统绝缘监测装置大企业
黑龙江直流系统绝缘监测装置大企业 <黑龙江>天正华意电气设备有限公司

黑龙江异频线路参数测试仪小电流接地系统单相接地时故障电流的暂态分量比稳态故障电流大几倍甚至更大，而且暂态量的频率比较高，消弧线圈接近开路，补偿感性电流对暂态分量的影响比较小。小波变换从暂态故障电流中提取故障特征，克服了傅里叶变换不能对信号同时进行时频局部化分析的缺点，可以对信号进行分析，特别是对暂态突变信号或微弱信号的变化敏感，能可靠地提取出故障特征，显著地提高了故障选线的精度和可靠性。小波分析法利用接地初始时的一段波形来分析。每条线路，由于长短不一，阻抗值不同导致暂态过程中零序电流所含的谐波分量不同，线路越短，高频分量越多。小波分析法提取某一频率段的谐波分量后，各支路的零序电流分布也满足上述结论。而且，突出的优点是，这种分析法能克服消弧线圈和CT不平衡的影响，这是因为，消弧线圈在暂态过程中还未起作用，而CT不平衡电流分量已被滤去（选择频段时去掉基波分量）。但小波分析法在稳态时要同谐波法和能量法相结合。整个装置工作过程如下：系统无单相接地故障时，装置处于监视状态，液晶屏显示当前日期与时间，当PT开口三角输出零序电压大于整定值（出厂设置为30V）时，表示系统发生单相接地，此时CPU将采集的零序电压数据和所有的零序电流数据进行滤波、排序、判断、经过多次综合分析后，将接地故障信息（如接地起始时刻、故障线路号、故障累计时间等），送液晶屏显示，并将判断结果送继电器输出或串口输出。4装置硬件组成4.1装置技术说明TH-ZJD型装置的基本组成：由一片DSP统一管理各部分，如图4.1所示。图4.1 装置主要组成部分结构图4.1.1主要组成部分简介各部分及功能简要说明如下：

<黑龙江>天正华意电气设备有限公司 黑龙江直流系统绝缘监测装置大企业

黑龙江异频线路参数测试仪工作界面如图八所示：7.如要调出此次存入的波形或以前存入的波形资料，按动屏幕上的“打开文件”键，屏幕中间将弹出“打开文件”界面，选择所需调出的文件名，点击打开键便能调出所需文件波形。工作界面如图九所示。8.测试完毕，如需结束此次工作，直接点击屏幕上右下角的“退出”键。屏幕回到桌面界面，按计算机正常程序关机即可。9.“波形对比”的应用有时为了更好地判断故障波形和帮助对此次所测得的波形分析，需要将上次测的波形与此次所测得的波形进行同屏对比。从两次测得的波形对比中找出变化的规律。防止或减少错判和误判。“波形对比”的操作方法如下：假设已经测得的结果和波形用触摸笔点击界面的“波形对比”。屏幕弹出“请输入或选择要比较的文件名”二级菜单。在图十一中的界面，点击二级菜单中的“选择”键，又弹出二级菜单“打开-数据信息框中显示当前选中文件的参数信息”，用触摸笔选中要进行对比的文件。如图十二。在上述操作的基础上，点击图十三中的“打开”键，又弹出“请输入或要比较的文件名”。如图十四所示。此时点击“比较”键，就可在屏幕上显示上下两个测试波形，上波形是当时采集到的波形，下波形是从历史（或上次）测试后存储的波形。如图十五所示。这时就可以进行波形比较了。10.“打印波形”“打印波形”功能主要用于撰写测试报告时，通过外接打印机输出一份测试结果报告。从此报告中可以形象直观地一目了然知道此次测试的波形和故障距离。相当于一份简明的测试报告。“打印波形”页面如图十六所示。以测试结果图十为例说明“打印波形”的操作过程。在图十中，用触摸笔点击“打印波形”模拟键，界面立即弹出“打印波形”界面。

<黑龙江>天正华意电气设备有限公司

黑龙江异频线路参数测试仪按住开始测试不放，当进度条跑满整个方格的时候，仪器将自动进入的测试过程。为更好的保证测量精度和测量性，仪器首先将对外界干扰信号进行检测并分析；当然，仪器内部采用的是高端的专业DSP快速处理器来处理，相对用户来说整个干扰检测过程就是一瞬间的事情，用户根本不用担心此过程会占据过多的时间而导致测试过程时间过长。干扰检测完成后仪器立即启动变频输出装置；首先变频到55Hz使输出端快速平缓地输出至200伏电压或者4安培电流，整个过程仪器内部均采用实时监控的手段，保证输出的稳定可靠。升压或升流成功后，保持200伏电压或4安培电流然后进行55Hz（如图4—4）环境下的检测分析；当55Hz检测分析完成后，仪器自动变频到45Hz进行45Hz（如图4—5）环境下的检测分析；经过仪器内部中央处理器的高精度处理，得出并显示各项测试结果及数据（如图4—6），包括55Hz所有数据和45Hz所有数据，用户可以自行选择查看并打印。整个测试过程的所有数据均是采取的实时检测并显示的方式，用户可以很直观的观察监视整个测试过程发生的变化。 图 4—3图 4—4图 4—5图 4—64.4、时间设置图 4—74.4、数据管理图4—8图4—9图4—10 图4—11图4—12图4—13五参考接线测试开始前，将测量端的线路引下线可靠接入大地，并将面板左上角的仪器接地端子可靠接入大地，然后分别将电源输出信号地N和电压输出信号地UN分别可靠接入大地，将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧，将电压测量端子 UA、UB、UC接入线路引下线线路侧，仪器测试接线完成后，再打开线路引下线的接地，以保证设备和操作人员的。5.1、正序阻抗接线（如下图），零序阻抗也可采用此种接线方法接线，

黑龙江直流系统绝缘监测装置大企业

黑龙江异频线路参数测试仪若线路是短路故障，所显示曲线与正弦曲线相似，既A的值随着频率的争加由小向大再向小变化（见线路短路时驻波比与频率的关系图）。若线路是开路故障，所显示曲线与余弦曲线相似，既A的值随着频率的争加由大向小变化（见线路开路时的驻波比与频率变化的关系图）。根据波的传输理论和理论公式可知，当故障点离测试点距离越近，在注入点出现个驻波波谷时的频率f0越高。当故障点距离太近时可能测量不到f0的值，当故障点离测试点距离太远时f0的值可能只有几百赫兹，我们所测到的可能不是驻波点而是第二、第三驻波点，当曲线波形中驻波点所示故障距离大于50kM时，可通过距离档位按钮选择大于50kM的档位来进行的测量。七、误差的修正本仪器程序中的架空线路波速是固定的，对于不同参数的架空线路，其波数与给定波速会有一定偏差。因此，对于不同参数的架空线路，测出的距离也有一定偏差；但这一偏差可通过下列两种办法进行修正。1.根据对具体线段参数测试，修改程序中架空线路的波速参数，以保证测量精度。本方法适用于同一电压等级线路参数基本一致的用户。此项工作由架空线厂家与用户配合进行。2.用户用SH333仪器对已知长度L0的线路测量时，分别测量非故障相长度L1和故障相长度L2，可通过下列公式得到故障距离。Lx＝L0×L2/L1八、注意事项1.仪器中的蓄电池为全密封型，可以任意放置。2.关上电源开关，将220V市电由所配充电线引入充电插口就可进行充电，充电时间为12小时。3.为了延长电池寿命使电池达到使用效果，应每月进行充放电一次

<黑龙江>天正华意电气设备有限公司
<黑龙江>天正华意电气设备有限公司 黑龙江直流系统绝缘监测装置大企业

黑龙江异频线路参数测试仪连接仪器和被测线路时，保证线路测量端可靠接地（挂接地线），测试完成后恢复，取接地线；仪器可靠接大地，注意各个测试信号接地线要按照接线指示图完成。在雷雨天气或者沿线路有雷雨天气时，不能进行测量，以保证人员和设备。PC机软件说明本软件由仪器出厂时存储于U盘根目录下。主要功能：1、导入仪器测试数据文件； 2、显示详细数据，可供用户自行选择；3、选取相应的测试项目，生成标准报告文件；4、生成单个项目详细数据报告文件；6.1、软件主界面（无数据） （有数据）软件主界面分四大块：1，导入数据显示区；显示所有导入的测试项目标题，包括有时间、线路长度和测试项目名称，用户能清楚地找到自己所需要的项目，然后添加到右边区域并显示，多能同时添加四个测试项目。2，选中项目显示区；此区域多能同时添加四个测试项目，如需要添加其它测试项目请先点击下方删除单项数据或清空单项列表，然后再另行添加。3，项目详细数据显示区；此区域又分为四个小表格；个表格为基本信息栏，显示一些基本测量条件供用户自行填写，以便生成报告文件的时候一起写入报告中保存。第二个表格为测试过程中45Hz和55Hz详细数据。第三个表格为每一相的测试结果数据。第四个表格为总结果以及每公里换算值。4，功能按键选择区；此区域共七个键从左至右分别为导入数据、添加、生成标准报告、单项数据报表、删除单项数据、清空数据列表和推出系统。6.2、数据导入点击导入数据按键，在弹出的对话框中选择数据文件。6.3、基本信息填写因为报告文件中需要一些做试验时的环境参数，所以在右边的基本信息栏中提供一些可供用户自行填写的空白区域，当这些参数在软件中填写好之后，那么生成的报告文件中就会自动添加；如果在软件中没有填写，那么报告中相应的选项也为空。

黑龙江异频线路参数测试仪当无线通讯失败时，显示“通讯失败”，多台接收机地址错误时，显示“通讯地址错误”；当钳表欠压或本机欠压时，会显示“钳表欠压”或“本机欠压”。1.3.4 参数设置相关说明：（1）、箭头在“检测异频电流”状态时，按“取消”键显示“参数校正密码”（包括本机和钳表版本）。（2）、通过上下按键修改密码000为001，进入“参数设置”。（3）、通过上、下、确认和取消按键等修改本机地址、背光显示和异频门限等参数。2 单线接地故障点巡查使用前确保巡查装置各仪器电量足够2.1 确认线路已经停电（线路负荷电流检测）使用绝缘令克棒将钳表卡入被测线路，信号接收定位器检测负荷电流，实时显示线路负荷电流值（必须为0，确保停电状态）。此功能也可以检测正常运行线路的负荷电流。2.2 单线接地故障点定位（1）、在信号发生装置关机状态下，将挂钩拉闸杆接入故障线路（同时接入三相），打开装置电源，选择进入“输出异频信号”，调节“电流调节”旋钮，确保电流大小在15-50mA之间。（2）、建议使用二分法，将钳表沿故障线路巡查，实时查看信号接收定位器显示的异频电流值。当某一点的两侧异频电流值发送跳变，则确定这一点就是接地故障点。 （3）、检测完成，关闭所有设备电源，对信号发生装置进行充电。

<黑龙江>天正华意电气设备有限公司 黑龙江直流系统绝缘监测装置大企业

黑龙江异频线路参数测试仪可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:2.3操作步骤步：确认故障线路已经停电（可用信号采集器和信号接收定位器检测）第二步：用信号源（信号发生装置）向故障线路注入检测信号第三步：用信号采集器和信号接收定位器根据二分法检测信号第四步：确定故障点三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量： 360g
